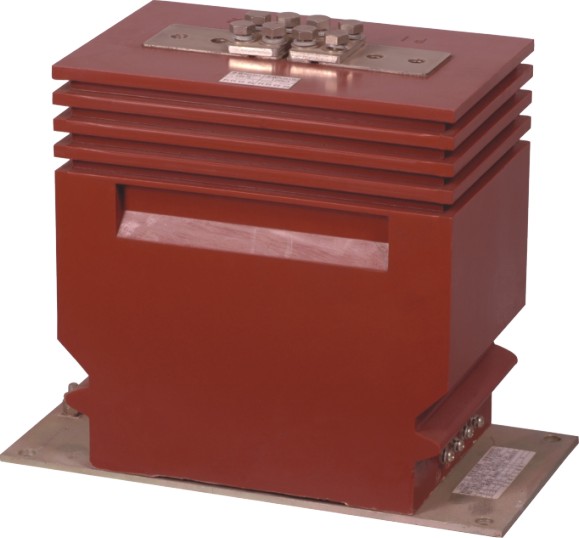

LZZB8-20系列电流互感器

发货地未填写

价格面议

交期以商务沟通确认为准

产品介绍

LZZB8-20型电流互感器

一、概述

本型电流互感器为环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压20kV及以下的电力系统中，作电能计量、电流测量和继电保护用。本产品符合IEC44-1及GB1208《电流互感器》标准。

二、结构简介

本系列电流互感器为环氧树脂浇注绝缘全封闭支柱式结构，耐污染及潮湿，适宜于任何位置、任意方向安装。单变比一次绕组为固定式；双变比一次绕组采用串、并联，改变一次接线方式，可得到两种电流比。见图示，串联时为100/5A，并联时为200/5A。

三、技术参数

1、额定绝缘水平：24/65/125kV

2、额定二次电流：5A，1A

3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表

4、局部放电水平符合GB1208《电流互感器》标准。

5、污秽等级：Ⅱ级。
