JDZ(X)(F)8-35(G)系列电压互感器
价格面议
交期以商务沟通确认为准
产品介绍

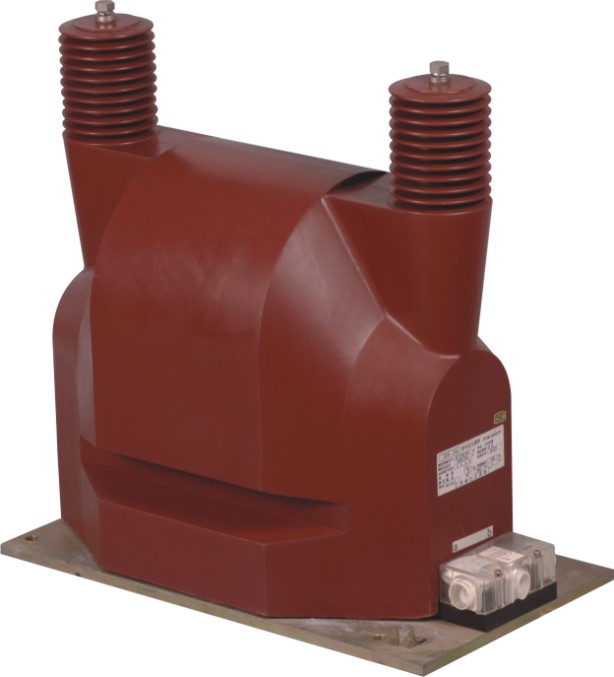

JDZ(X)(F)8-35(G)系列电压互感器
一、 概述
本系列电压互感器为环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz,额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。
二、 结构简介
本系列电压互感器为环氧树脂浇注全封闭结构，铁心与绕组浇注成一体，底部有安装板。
JDZ(F)8-35为单相、相对相连接，JDZF8-35有两个二次绕组，即电能测量与电压监控分开；JDZX(F)8-35为单相、相对地连接，一次A端接相线，N端接地，JDZXF8-35有三个二次绕组，即电能测量、电压监控和继电保护分开。JDZX(F)8-35G为全绝缘结构，一次A端接相线，N端接地, JDZXF8-35G有三个二次绕组，即电能测量、电压监控和继电保护分开。
